引言：
近些年來，工業洗滌設備尤其以水洗設備為主，變頻器的應用越來越普及，變頻器也因此為工業洗滌設備帶來了全新的技術革命。 QD6600變頻器內置簡易PLC功能，無需外部控制器，即可實現全自動多段速、正反轉功能，在工業洗衣機行業具有廣泛的應用。
奇電變頻器QD6600的特點：
QD6600 是奇電變頻器QIROD家族中的一員，它不僅繼承了QD200 的特點，而且具有自身的優點。QD6600 是壁掛式變頻器，功率范圍0.75KW-500KW，進線電壓380V-480V的電壓等級，控制方式為無速度傳感器的矢量控制。
QD6600具有豐富的客戶端子，包括8路數字量輸入(LI1-LI8)，2路模擬輸入(AI)，2路繼電器輸出(TA)，2路模擬輸出(AO)，5V 輔助電源用于模擬給定輸入，24V輔助電源用于數字量輸入，所有的LI/TA，AI/AO 都可以自由編程定義功能。
MODBUS 接口是QD6600 的標準配置，無需選件。通過MODBUS可以將QD6600 連接到更高層的自動化系統。
方案優勢：
啟動轉矩大，開環0.5Hz時1.5倍力矩輸出,具有很強的低頻帶載能力；
具有轉矩響應速度快的優點，在負載波動時，電流波動小；
IGBT模塊大裕量設計，適應頻繁正反轉大電流長期運行；
轉速控制精度高，高頻時轉速穩定；
內置簡易PLC功能，無需外配洗衣機控制器；
環境適應能力強，完全獨立風道設計可大幅提高抗擊油污、粉塵及濕熱等惡劣環境。
系統簡介：
在本系統中，通過QD6600 11KW變頻器控制工業洗衣機7.5KW電機,通過內置的簡易PLC功能實現洗衣機控制器的功能，通過制動電阻實現快速制動停車。
技術參數
| 變頻器技術參數 | 設備配置 | |
 型號：QD6600-11RG-T4 | 輸出電流：124.6A | QD6000 變頻器一臺 |
| 輸入電壓：3相，380-480V | 頻率范圍：0-400Hz | 7.5KW工業洗衣機及電機 |
| 輸入頻率：50/60Hz ±5% | 過載能力：150%,60 秒 | 制動電阻 |
| 輸出功率：11KW | 環境溫度：-10-40°C | |
| 輸出電壓：0-480V(最大值由輸入電壓決定） | 防護等級：IP20 | |
現場使用情況：

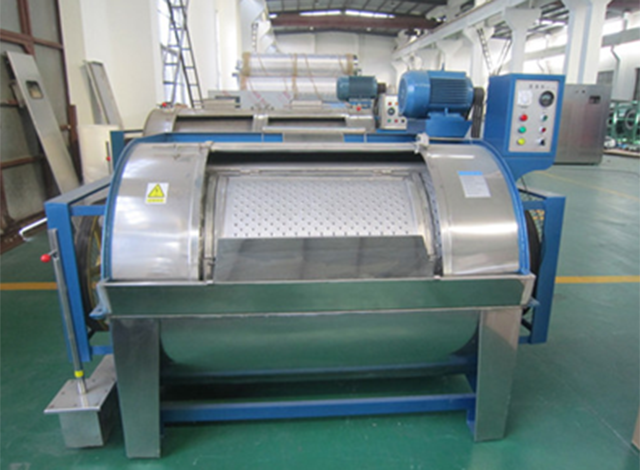

根據現場空間情況，一臺QD6600系列變頻器安裝于控制柜中，變頻器安裝及現場電機如圖所示
運行效果：
采用QD6600變頻器的工業洗衣機控制系統已投入運行三年多，取得了良好的經濟效益和社會效益：
控制裝置運行可靠，具有良好的環境適應能力，能抗擊油污、粉塵及濕熱等惡劣環境，故障率低；
優異電流限幅特性，過載能力強，可有效降低變頻過載、過流保護，最大限度保障生產連續性；
經濟效益顯著，一年多即可收回采用變頻控制系統增加的全部投資。
客戶收益：
內置簡易PLC功能，節省客戶成本；
全程運行轉速穩定，保證清洗工藝要求；
噪聲明顯減少，更安靜；
經濟效益顯著，一年多即可收回采用變頻控制系統增加的全部投資。
